Hướng dẫn thiết lập và vận hành phần mềm cắt laser Cypcut

Bài viết dưới đây tổng hợp quy trình thao tác CypCut theo chuẩn kỹ thuật mà người vận hành máy cắt laser fiber cần nắm. Nội dung được trình bày theo từng bước rõ ràng, từ nhập file thiết kế, chỉnh đầu cắt, thiết lập thứ tự cắt cho đến bù mạch và lấy thông số vật liệu. Các hướng dẫn dựa trên kinh nghiệm thực tế tại xưởng, giúp bạn thao tác chính xác, hạn chế lỗi và tối ưu chất lượng sản phẩm trong quá trình cắt kim loại tấm.

Phần mềm CypCut

CypCut là phần mềm điều khiển máy cắt laser fiber được phát triển chuyên dụng cho ngành gia công kim loại tấm. Phần mềm giúp đơn giản hóa toàn bộ quy trình vận hành máy CNC, từ nhập bản vẽ, tối ưu đường cắt đến điều khiển chuyển động theo thời gian thực. CypCut tích hợp đồng bộ các mô-đun CAD, CAM và Nesting, giúp nâng cao hiệu suất sản xuất và đảm bảo chất lượng cắt ổn định.

Ưu điểm của CypCut

CypCut được đánh giá cao bởi tính thân thiện và khả năng vận hành hiệu quả. Phần mềm đọc trực tiếp nhiều định dạng thiết kế thông dụng như DXF, AI, PLT, G-code, NC, hỗ trợ người dùng thao tác nhanh và giảm khâu trung gian. Toàn bộ giao diện và công cụ được phát triển riêng cho máy cắt laser fiber, nên quá trình thiết lập tham số, điều chỉnh quy trình cắt và giám sát máy trở nên dễ dàng. Nhờ khả năng quản lý thông minh, CypCut giúp tăng hiệu quả cắt, giảm tiêu hao vật liệu và tối ưu chi phí vận hành.

Tính năng của CypCut

CypCut cung cấp hệ thống tính năng toàn diện đáp ứng đầy đủ nhu cầu cắt kim loại tấm trong sản xuất:

– Hỗ trợ nhập và xử lý file thiết kế ở nhiều định dạng CAD phổ biến.
– Nesting tối ưu giúp sắp xếp chi tiết hợp lý, tiết kiệm phôi và rút ngắn thời gian cắt.
– Tự động nâng hạ đầu cắt theo bề mặt tấm để duy trì khoảng cách tiêu chuẩn.
– Nhận diện vật cản và tự tránh, giảm nguy cơ va chạm trong quá trình chạy máy.
– Hỗ trợ cắt phôi có film bảo vệ, trốn điểm mồi, đục lỗ mồi và cắt bay (Fly Cut).
– Theo dõi trạng thái máy, cảnh báo áp suất khí, giới hạn chuyển động và sự cố.
– Nhớ lại chương trình khi mất điện hoặc gián đoạn.
– Tích hợp đánh xỉ, làm sạch bề mặt, khắc chữ, lấy dấu và chức năng cắt bù để đảm bảo độ chính xác cao.

Các công cụ tối ưu như kerf compensation, lead-in/lead-out và lập trình đường chạy dao giúp sản phẩm đầu ra sắc nét và đồng nhất.

Ứng dụng

CypCut là nền tảng điều khiển chính của các dòng máy cắt laser fiber công suất phổ biến đến 4kW. Với khả năng mô phỏng, tùy chỉnh quy trình cắt, cài đặt tham số linh hoạt và điều khiển chuyển động mượt mà, phần mềm giúp máy vận hành ổn định, hạn chế lỗi và đảm bảo chất lượng cắt cao. CypCut đặc biệt phù hợp cho các nhà xưởng gia công cơ khí tấm cần độ chính xác lớn, tốc độ cao và sự ổn định lâu dài trong sản xuất.

Hướng dẫn sử dụng phần mềm cắt laser CypCut

Nhập và xử lý file thiết kế

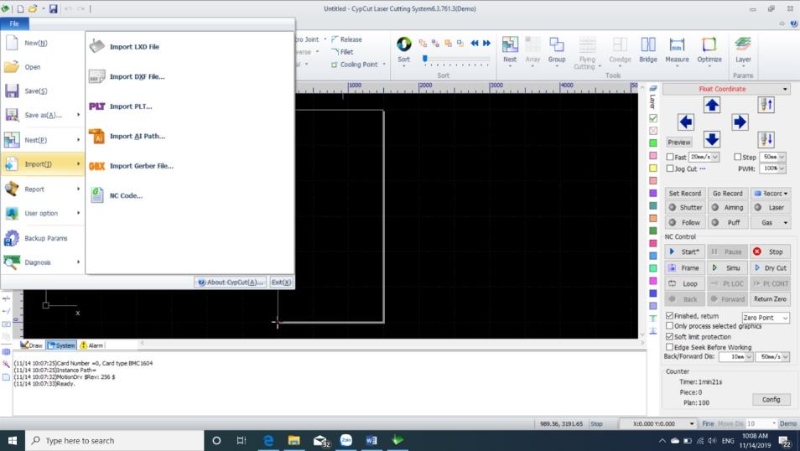

Mở file cắt từ máy tính theo đúng định dạng DFX: vào File, chọn Import, sau đó Import DFX File. Tìm đến thư mục chứa bản vẽ và nhấn Open để tải file lên giao diện làm việc. Sau khi nhập file, kiểm tra tổng thể hình dạng, đường cắt và các chi tiết để chuẩn bị bước chỉnh sửa tiếp theo.

Thiết lập đầu cắt (Lead In – Lead Out)

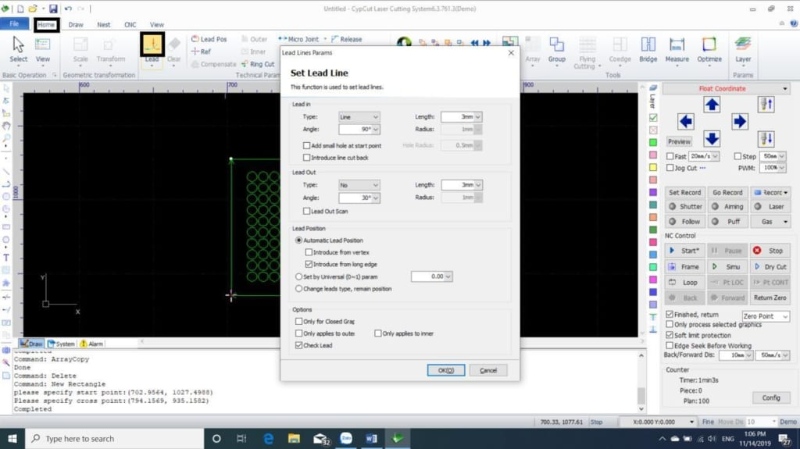

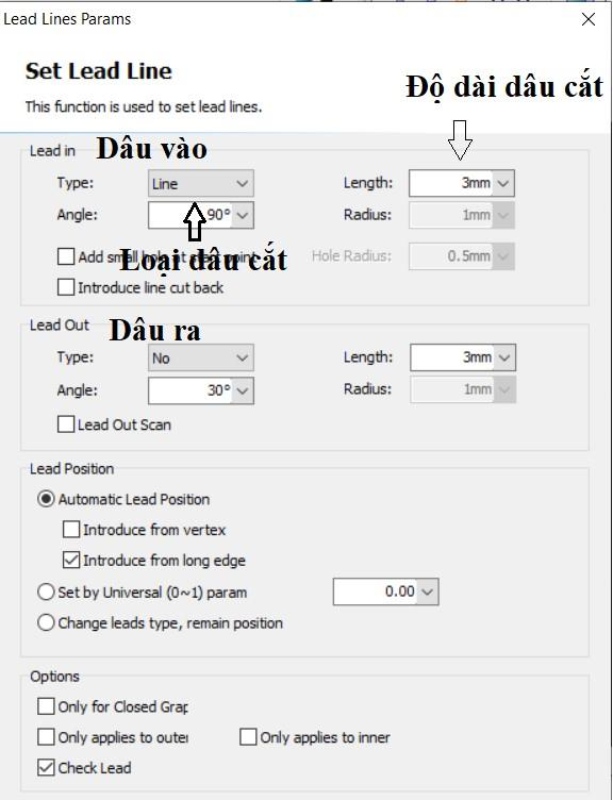

Chọn chi tiết và mở mục Lead rồi vào Lead Lines Params. Điều chỉnh thông số đầu cắt theo vật liệu:

Lead In

• Type: lựa chọn dạng đường vào, thường dùng Line.
• Length: chiều dài đầu vào.
  Vật liệu dưới 5 mm dùng 2–5 mm, vật liệu dày hơn điều chỉnh 5–8 mm để tránh vết đục sát mép.

Lead Out

• Thường giữ mặc định, chỉ chỉnh khi yêu cầu đặc biệt đối với đường ra.

Thiết lập thứ tự cắt

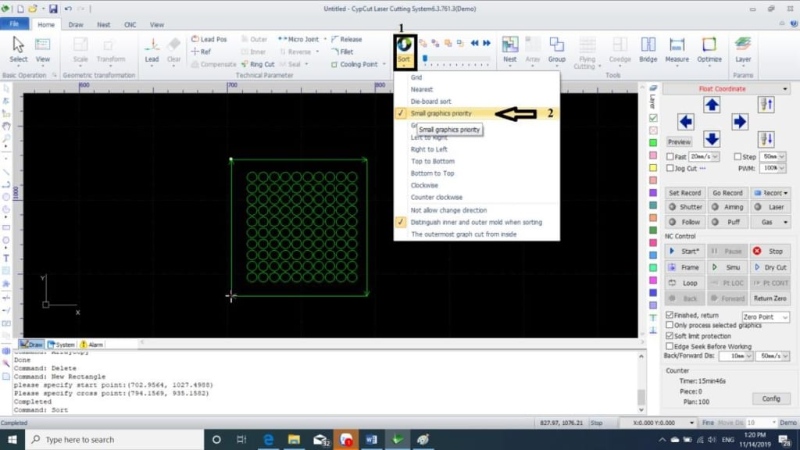

Sau khi cấu hình đầu cắt, sắp xếp lại thứ tự thao tác bằng Sort và chọn Small Graphics Priority để ưu tiên xử lý các chi tiết nhỏ trước, đảm bảo độ ổn định và hạn chế biến dạng kim loại.

Điều chỉnh bù mạch cắt (Compensation)

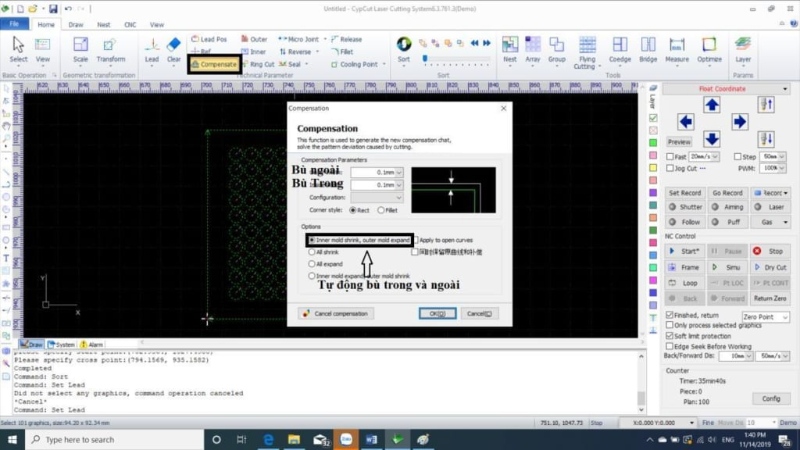

Chọn chi tiết để mở bảng Compensation và tùy chỉnh:

• Có thể để hệ thống tự động bù trong hoặc bù ngoài.
• Hoặc đặt giá trị bù thủ công dựa trên dung sai sản phẩm.
• Khi hoàn tất, chọn OK để áp dụng.

Nhân bản chi tiết theo số lượng yêu cầu

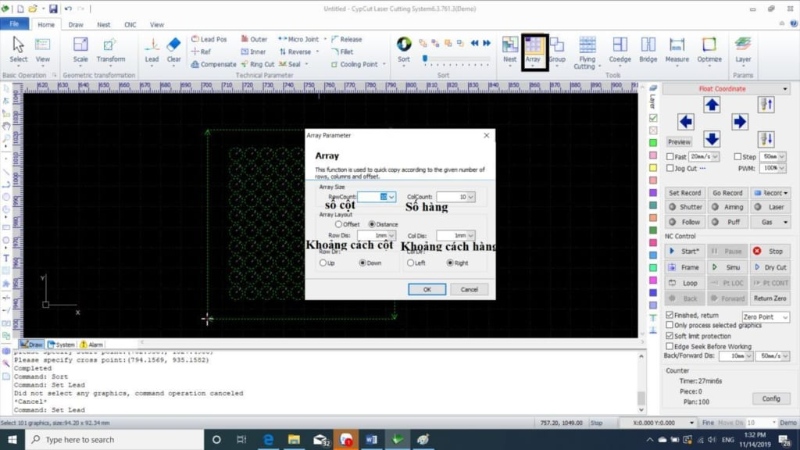

Dùng lệnh Array để tạo số lượng chi tiết cần cắt.

• RowCount: số cột.
• ColCount: số hàng.
• Row Dis: khoảng cách giữa các cột.
• Col Dis: khoảng cách giữa các hàng.

Điều chỉnh hợp lý để tối ưu vật liệu và không tạo xung đột đường cắt.

Lấy thông số cắt theo vật liệu

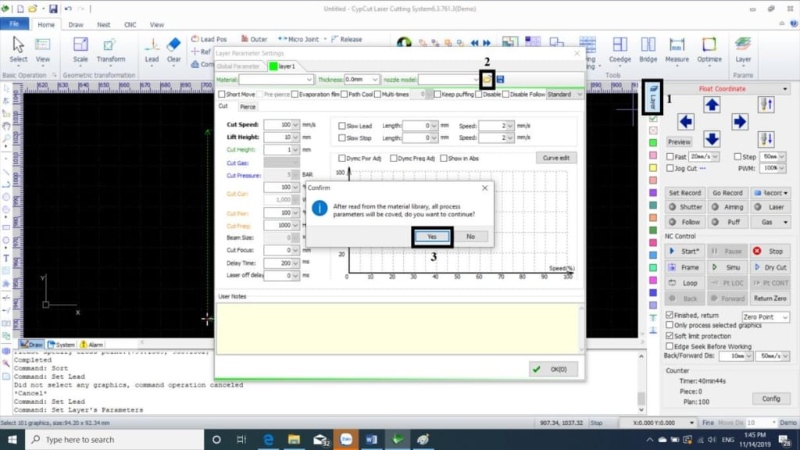

Mở mục Layer theo thứ tự đường cắt, sau đó chọn thư mục chứa thông số cắt đã lưu. Điều chỉnh đúng loại bép cắt và thông số tiêu cự. Với đầu cắt chỉnh tay, đảm bảo đặt tiêu cự chính xác theo từng vật liệu để tránh cháy mép hoặc không xuyên phôi.

Kiểm tra gốc phôi

Xác định lại điểm gốc trước khi đưa lệnh cắt. Nếu trong bản vẽ tồn tại lớp đường cắt thừa hoặc hình nằm dưới lớp chính, cần xóa bỏ để tránh chạy sai đường hoặc trùng lệnh.

Thao tác trên bàn cắt bằng bộ điều khiển

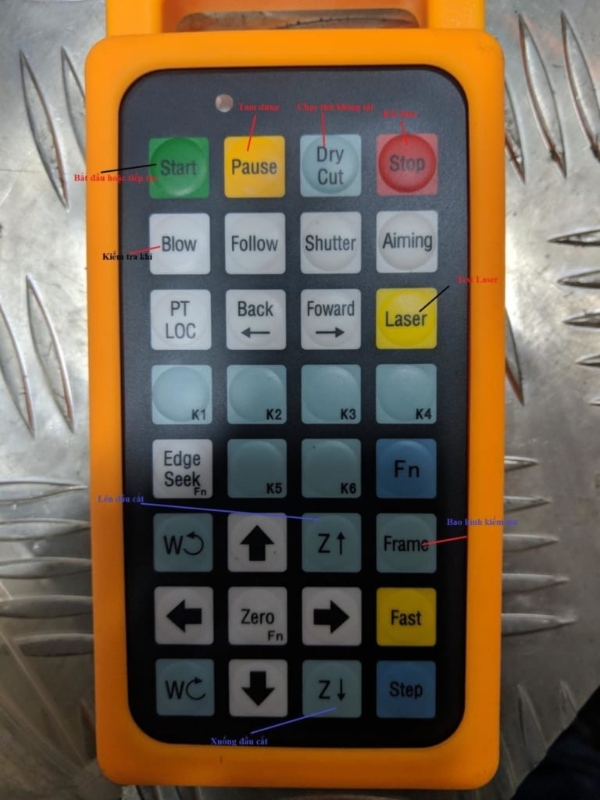

Sau khi hoàn thành thao tác trên phần mềm, điều khiển trực tiếp trên bàn máy:

• Start: vận hành hoặc tiếp tục chương trình
• Pause: tạm dừng
• Dry Cut: chạy mô phỏng không bắn laser
• Stop: kết thúc thao tác
• Blow: kiểm tra khí phụ trợ
• Laser: test tia
• Z ↑ / Z ↓: nâng hoặc hạ đầu cắt
• Frame: kiểm tra khung chạy trước khi cắt
