LINH KIỆN MÁY LASER

Máy cắt laser là một loại máy cắt CNC cao cấp, sử dụng chùm tia laser năng lượng cao để cắt các vật liệu kim loại hoặc phi kim. Một máy cắt laser gồm có nhiều bộ phận khác nhau, nhưng có bốn linh kiện chính là nguồn cắt laser, đầu cắt laser, thấu kính hội tụ và gương phản xạ, động cơ và bộ điều khiển. Các linh kiện này có vai trò quyết định đến khả năng và chất lượng của máy cắt laser. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về các linh kiện máy cắt laser cho máy cắt laser và các tiêu chí lựa chọn chúng nhé!

Những linh kiện máy cắt laser quan trọng nhất

Một máy cắt laser gồm có nhiều bộ phận khác nhau, nhưng có bốn linh kiện chính bao gồm nguồn cắt laser, đầu cắt plasma, thấu kính hội tụ và gương phản xạ, động cơ và bộ điều khiển. Các linh kiện này có vai trò quyết định đến khả năng và chất lượng của máy cắt laser.

Linh kiện máy laser
Linh kiện máy laser

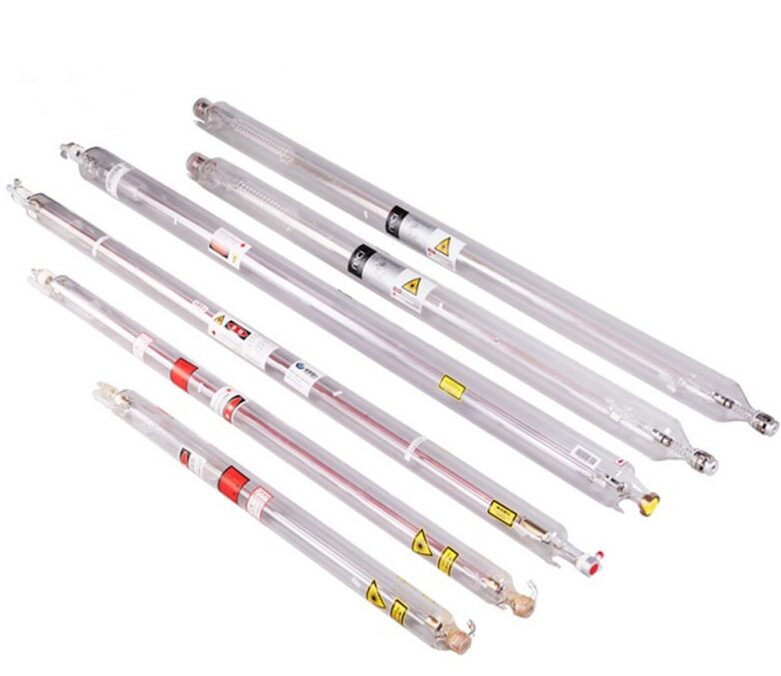

1. Nguồn cắt laser

Nguồn cắt laser có nhiệm vụ biến điện năng thành năng lượng laser và phát ra tia laser có công suất cao. Nguồn cắt laser công suất càng cao thì độ dày vật liệu càng lớn. Tuy nhiên, nguồn cắt laser cũng phải phù hợp với loại ống phóng laser và đầu cắt laser của máy. Ngoài ra, nguồn cắt laser cũng phải có khả năng điều chỉnh được công suất và tần số của tia laser để phù hợp với các loại vật liệu khác nhau.

Nguồn cắt laser
Nguồn cắt laser

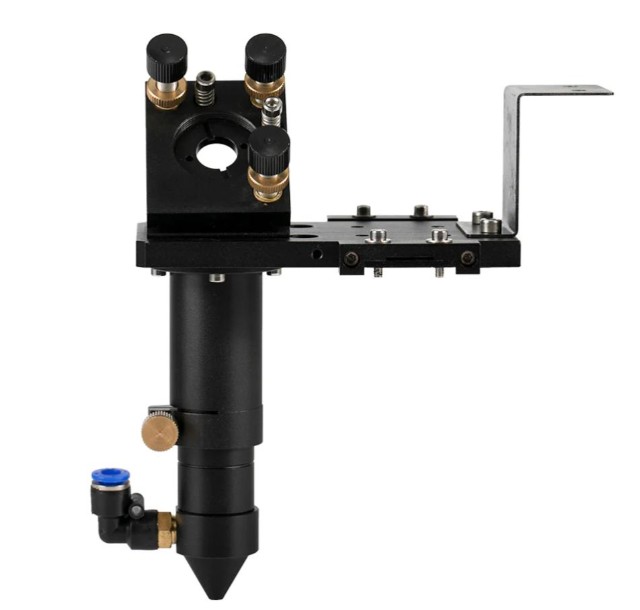

2. Đầu cắt laser plasma

Đầu cắt laser là yếu tố then chốt ảnh hưởng đến chất lượng của máy cắt và các sản phẩm do nó sản xuất. Đầu cắt quy định cách thức phát ra chùm tia laser và truyền đi chùm tia laser có năng lượng cao, ngoài ra còn điều khiển công nghệ tiêu tự động hoặc thủ công. Đầu cắt plasma cũng gây ảnh hưởng trực tiếp đến chất lượng vết cắt trên các bề mặt vật liệu. Đầu cắt là nguyên nhân làm cho vết cắt có dạng đẹp hay xấu, mịn hay gồ ghề.

Đầu cắt laser
Đầu cắt laser

3. Thấu kính hội tụ và gương phản xạ

Thấu kính hội tụ có nhiệm vụ thu nhỏ đường kính của tia laser để tăng cường năng lượng và độ sắc nét của tia laser. Gương phản xạ có nhiệm vụ phản chiếu tia laser theo hướng mong muốn để đưa tia laser đến đầu cắt laser. Thấu kính hội tụ và gương phản xạ phải có chất lượng cao, chịu được nhiệt độ và áp suất cao của tia laser, không bị biến dạng hay mờ.

4. Động cơ và bộ điều khiển

Bộ điều khiển và phần mềm kèm theo được sử dụng nhiều nhất hiện nay là Cypcut.

Động cơ và bộ điều khiển có nhiệm vụ nhận lệnh từ máy tính và thực hiện các chuyển động theo các trục x, y, z của máy cắt laser. Thiết bị này phải có độ chính xác cao, khả năng đáp ứng nhanh và ổn định, không bị rung hay nhiễu.

Động cơ và bộ điều khiển
Động cơ và bộ điều khiển

Những linh kiện quan trọng khác của máy cắt laser

Máy cắt laser cần có nhiều linh kiện nhỏ khác để hoạt động hiệu quả, ngoài các linh kiện chính đã nêu trên. Các linh kiện này bao gồm:

Hộp số cho động cơ: giúp truyền động cho đầu cắt laser với tốc độ và lực phù hợp.

Van điều áp: giúp điều chỉnh áp suất của khí cắt, ảnh hưởng đến chất lượng đường cắt và tuổi thọ của máy.

Rơ le: giúp kết nối và ngắt các mạch điện, bảo vệ máy khỏi quá tải và ngắn mạch.

Bộ năng hạn chiều cao đầu cắt: giúp duy trì khoảng cách giữa đầu cắt và vật liệu, ảnh hưởng đến độ sâu và độ rộng của đường cắt.

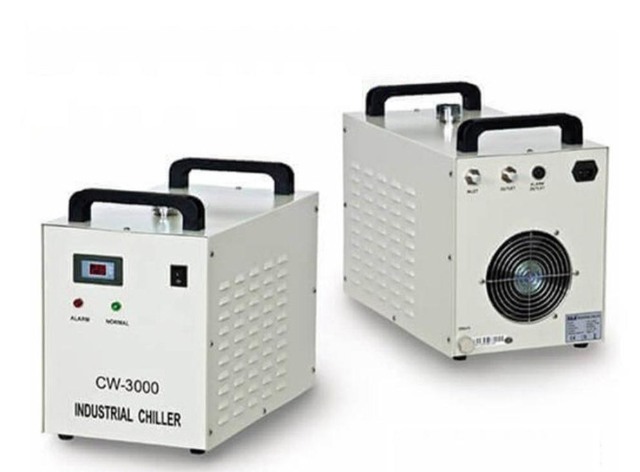

Két nước làm mát: giúp làm mát các linh kiện của máy, nhất là nguồn cắt laser và đầu cắt laser, giảm nhiệt độ và tăng hiệu suất của máy.

Máy tính công nghiệp: giúp điều khiển và lập trình các thông số của máy, nhận và xử lý dữ liệu từ bộ điều khiển máy cắt laser.

Biến áp cách ly: giúp chuyển đổi và ổn áp điện áp cho máy, bảo vệ máy khỏi sự biến thiên của điện áp lưới.

Bộ thu Wifi: giúp kết nối không dây với máy tính công nghiệp, thuận tiện cho việc truyền dữ liệu và điều khiển từ xa.

Ngoài ra, trong quá trình cắt, máy cắt laser còn tiêu hao một số phụ kiện khác. Các phụ kiện này thường nằm ở đầu cắt laser, vì chịu tác động cao của tia laser và nhiệt. Các phụ kiện này phải được thay thế thường xuyên để duy trì chất lượng đường cắt.

Linh kiện bép máy cắt laser

Bép cắt laser: Bép cắt là bộ phận điều tiết lượng khí thoát ra và độ dày của tia laser. Bép cắt có nhiều kích thước khác nhau để phù hợp với các vật liệu và độ dày khác nhau. Tuổi thọ của bép cắt phụ thuộc vào công suất nguồn và độ dày vật liệu. Thông thường, bép cắt có tuổi thọ khoảng 240 giờ khi cắt liên tục với nguồn công suất nhỏ.

Kính bảo vệ: Kính bảo vệ là bộ phận nhận ánh sáng từ thấu kính và bảo vệ ống kính tiêu cự khỏi tia laser. Kính bảo vệ thường được làm từ thạch anh cao cấp.

Kính hội tụ – Thấu kính: có hai loại là thấu kính cố định (hay ống chuẩn trực) và thấu kính tự động. Thấu kính cố định nhận ánh sáng từ đầu cắt và truyền cho thấu kính tự động xử lý. Thấu kính có tuổi thọ khoảng 12 tháng. Trong quá trình sử dụng, thấu kính cần được vệ sinh sạch sẽ.

Các tiêu chí khi lựa chọn linh kiện máy laser

Để lựa chọn các linh kiện laser cho máy cắt laser, chúng ta cần xem xét các tiêu chí sau:

  1. Công suất của nguồn cắt laser phải phù hợp với loại ống phóng laser và đầu cắt laser của máy. Nếu công suất quá cao hoặc quá thấp, sẽ gây ra hiện tượng quá tải hoặc thiếu năng lượng cho tia laser, ảnh hưởng đến khả năng và chất lượng cắt của máy. Hiệu suất của nguồn cắt laser là tỷ lệ giữa công suất ra và công suất vào của nguồn. Hiệu suất càng cao thì nguồn càng tiết kiệm điện năng và giảm nhiệt lượng sinh ra.
  2. Chất lượng của các linh kiện này phải cao, không bị ăn mòn hay oxy hóa do tác động của tia laser. Độ bền của các linh kiện này phải cao, không bị hư hỏng hay mất tính năng do va đập hay rung động. Các linh kiện này cũng phải dễ dàng thay thế khi có sự cố.
  3. Chúng ta cần xem xét kỹ các yếu tố như công suất, hiệu suất, chất lượng, độ bền, tính năng và khả năng tương thích của các phụ kiện khi mua sắm hoặc nâng cấp máy cắt laser. Các linh kiện máy laser không chỉ ảnh hưởng đến khả năng và chất lượng cắt của máy, mà còn ảnh hưởng đến tuổi thọ và chi phí bảo trì của máy. Do đó, việc lựa chọn các linh kiện dành cho máy laser phù hợp là rất quan trọng để đảm bảo hiệu quả và an toàn.

Một số điều nên làm giúp linh kiện máy laser không bị hỏng

  1. Sử dụng nguồn điện ổn định: Đảm bảo máy cắt laser được cung cấp nguồn điện ổn định. Nếu điện áp không ổn định có thể gây hỏng các linh kiện quan trọng như bóng đèn laser hoặc ống kính.
  2. Vệ sinh định kỳ: Thường xuyên kiểm tra và vệ sinh các linh kiện, bao gồm ống kính, gương phản xạ và bộ quạt làm mát. Bụi bẩn và mảnh cắt tích tụ có thể ảnh hưởng đến hiệu suất và độ chính xác của máy.
  3. Sử dụng linh kiện chất lượng: Chọn mua và sử dụng linh kiện chất lượng cao, chẳng hạn như ống kính và gương phản xạ từ các nhà sản xuất uy tín. Linh kiện kém chất lượng có thể gây hỏng nhanh chóng và giảm hiệu suất máy.
  4. Bảo dưỡng theo lịch trình: Tuân thủ lịch trình bảo dưỡng của nhà sản xuất hoặc định kỳ kiểm tra, bảo dưỡng và thay thế các linh kiện cần thiết. Điều này giúp tránh được hỏng hóc và sự cố không mong muốn.
  5. Điều kiện môi trường làm việc: Bảo đảm máy cắt laser được đặt ở một môi trường làm việc thích hợp với nhiệt độ và độ ẩm ổn định.
  6. Lưu trữ và bảo quản dự phòng: Bảo quản các linh kiện dự phòng và các bộ phận quan trọng để có thể thay thế nhanh chóng khi cần.
  7. Theo dõi thường xuyên: Theo dõi hiệu suất của máy cắt laser bằng cách ghi lại các chỉ số quan trọng như công suất, tốc độ cắt và chất lượng cắt để đánh giá chất lượng của linh kiện.

Hy vọng bài viết này sẽ giúp bạn có thêm kiến thức và kinh nghiệm về các linh kiện cho máy cắt khắc laser. Cảm ơn bạn đã đọc bài viết này.
